Vodivost prostěradla nebo uzemňovací podložky lze změřit snadno jakýmkoli běžným multimetrem (k dostání v prodejnách s elektrikářským vybavením GME, GES, apod).
Multimetr zapneme a nastavíme na měření odporu (jednotka Ohm, řecké písmeno Omega). Pokud má multimetr zvlášť nastavení pro jednotlivé rozsahy odporu, tak jej nastavíme na 6kOhm nebo 60 kOhm (viz obr. 1).
Následně přiložíme obě sondy multimetru na měřenou podložku či prostěradlo (viz Obr. 3). Multimetr by nám měl ukázat hodnotu odporu. Tato hodnota závisí na tom jak daleko od sebe sondy přiložíte.
V našem případě multimetr ukázal odpor 2.1 kOhm, což je pro tento typ podložky v pořádku. Konkrétní přesná hodnota odporu není podstatná. Pro naše uzemňovací podložky s uhlíkovou vrstvou je měrný odpor cca 7 kOhm/50cm. U prostěradel je měrný odpor cca 1 kOhm/50cm.

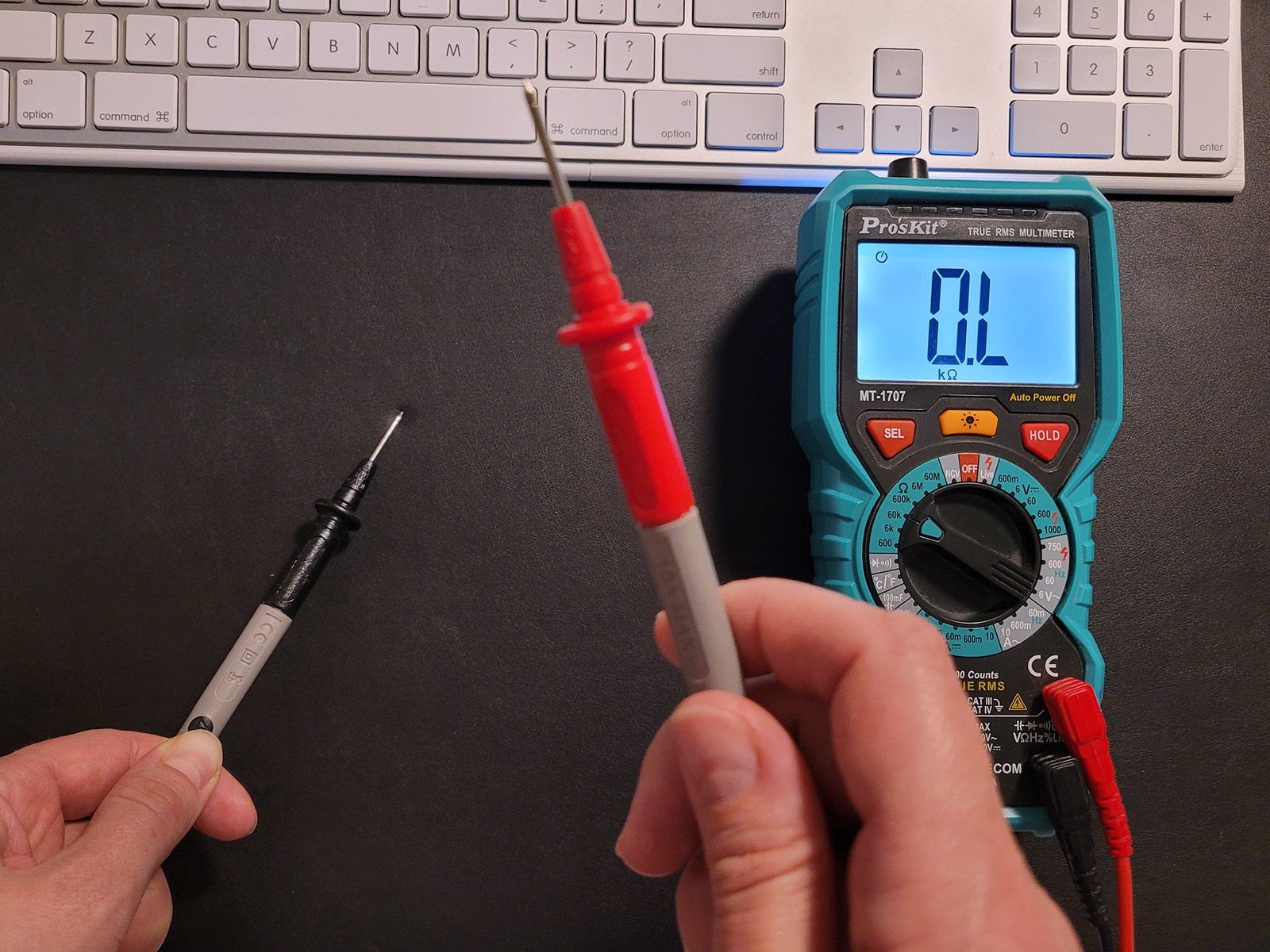

Takto jsme si jednoduše ověřili, že je podložka opravdu vodivá. Pokud by multimetr ukázal stejnou hodnotu, jako když obě sondy nemáte přiloženy (na foto je tato hodnota 0L – viz obr. 2), to by znamenalo, že daný podložka či prostěradlo není vodivé.
Pro kontrolu zbývá změřit také odpor přívodního uzemňovacího kabelu. V konektoru kabelu je zabudován bezpečností odpor 100k Ohmů, aby v případě poruchy či zkratu nedošlo k poranění elektrickým proudem. Pro tento případ nastavíme multimetr na rozsah měření 600k Ohmů. A výsledný naměřený odpor bude kolem 100kOhm, v našem případě konkrétně 101,3kOhm (viz obr. 4).
Tímto jsme si ověřili jak vodivost samotné podložky, tak i to, že přívodní kabel je také vodivý a není nikde přerušen.
